Series
B1.8803

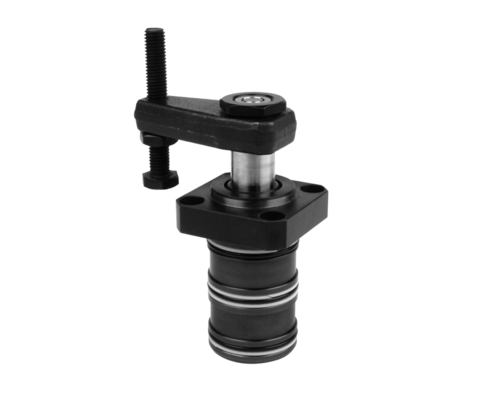

Garras giratorias con dispositivo de seguridad de giro

ejecución insertable
doble efecto, presión máx. de servicio 500 bar
Garras giratorias con dispositivo de seguridad de giro
Descargas
Hoja del catálogo
ESUSFR
Instrucciones de servicio
Informaciones de la serie
Descripción
B 1.8803 Garras giratorias con dispositivo de seguridad de giro

La aplicación de las garras hidráulicas es muy apropiada para dispositivos en los cuales los puntos de sujeción deban quedar libres durante la carga y descarga de las piezas.

Este elemento hidráulico de sujeción es un cilindro a tracciòn. Una parte de la carrera total se utiliza para el giro del pistón (carrera de giro).

Sentido de giro
Alternativamente se suministran las garras con giro a la derecha o a la izquierda o sin giro (0°), partiendo de la posición inicial.



Accesorios (34)
Referencia Datos CAD Descripción
Referencia
0341100
Datos CAD
/
Descripción
Rascador metálico para diámetro del vástago 32 mm según la hoja del catálogo B1.852
Referencia
0341101
Datos CAD
/
Descripción
Rascador metálico completo para serie 1847 según la hoja del catálogo B1.853
Referencia
0341102
Datos CAD
/
Descripción
Rascador metálico, completo para serie 1897 según la hoja del catálogo B1.880
Referencia
0341107
Datos CAD
Descripción
Rascador metálico para diámetro del vástago 20 mm según la hoja del catálogo B1.852
Referencia
0354000
Datos CAD
Descripción
Brida articulada completa para 18X3-XXX con soporte, material: GGG-40 máx. 500 bar, según la hoja del catálogo B1.880
Referencia
0354001
Datos CAD
Descripción
Brida de sujeción para 18X3-XXX con rosca, material: 42CrMo4 máx. 200 bar, según la hoja del catálogo B1.880
Referencia
0354002
Datos CAD
Descripción
Brida articulada completa para 18X5-XXX con soporte, material: GGG-40 máx. 500 bar, según la hoja del catálogo B1.880
Referencia
0354003
Datos CAD
Descripción
Brida de sujeción completa para 18X5-XXX con rosca, material: 42CrMo4 máx. 200 bar, según la hoja del catálogo B1.880
Referencia
0354005
Datos CAD
Descripción
Brida de sujeción completa para 18X7-XXX con rosca, material: 42CrMo4 máx. 200 bar, según la hoja del catálogo B1.880
Referencia
0354042
Datos CAD
Descripción
Brida de sujeción completa para 18X6-XXX con rosca, material: 42CrMo4 máx. 200 bar, según la hoja del catálogo B1.880
Error al cargar los datos CAD. Por favor, compruebe su conexión a Internet e inténtelo de nuevo.
Atención: nuestros datos CAD son, por lo general, datos simplificados y reflejan principalmente el contorno exterior y las conexiones del producto (véase también Condiciones de uso). Consulte siempre la hoja de catálogo correspondiente para conocer las dimensiones exactas con tolerancias, en particular la información sobre orificios de montaje o accesorios como abrazaderas especiales.
