Cilindros tipo bloque

para el control de las posiciones finales
doble efecto, presión máx. de servicio 500 bar

Descargas

Hoja del catálogo

ES US FR PL

Instrucciones de servicio

Informaciones de la serie

Descripción

B 1.520 Cilindros tipo bloque

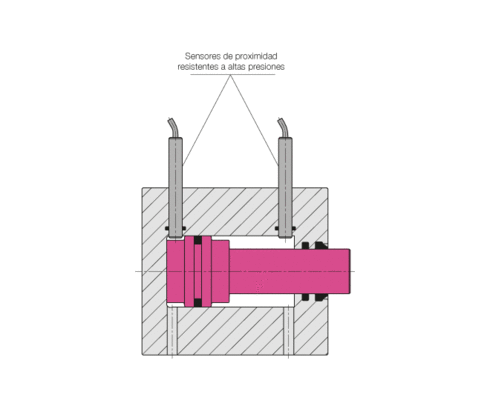

Cilindros tipo bloque de doble efecto con control de las posiciones finales se utilizan para grandes útiles de sujeción y también en los casos en los cuales las operaciones de blocaje y de desblocaje deban ser efectuadas en tiempos o con cadencias predeterminadas. El control de las posiciones finales da la información necesaria sobre la posición del pistón del cilindro. El control se efectúa mediante detectores resistentes a presiones montados en las posiciones finales correspondientes del pistón del cilindro en el cuerpo.

Accesorios (9)

Cantidad

Referencia	Datos CAD	Descripción
Referencia 3829030	Datos CAD	Descripción Detector resistente a altas presiones M12x1 mm para 15X7-XXX y 15X8-XXX temperatura de ambiente –25 hasta +80 °C 500 bar, según la hoja del catálogo B1.520
Referencia 3829049	Datos CAD	Descripción Cable de conexión con pnp enchufe acodado M12 con 2 diodos luminosos, longitud del cable 3m según la hoja del catálogo G2.140
Referencia 3829078	Datos CAD	Descripción Cable de conexión con pnp enchufe recto M12 sin cable de conexión, longitud del cable 3m según la hoja del catálogo G2.140
Referencia 3829180	Datos CAD	Descripción Detector resistente a altas presiones M12x1 mm para 15X3-XXX hasta 15X6-XXX temperatura de ambiente –25 hasta +80 °C 500 bar, según la hoja del catálogo B1.520
Referencia 3829204	Datos CAD	Descripción Detector resistente a altas presiones M12x1 mm para 15X9-XXX temperatura de ambiente –25 hasta +80 °C 500 bar, según la hoja del catálogo B1.520
Referencia 3829227	Datos CAD	Descripción Detector resistente a altas presiones M12x1 mm para 15X7-XXX y 15X8-XXX temperatura de ambiente –25 hasta +120 °C 500 bar, según la hoja del catálogo B1.520
Referencia 3829228	Datos CAD	Descripción Detector resistente a altas presiones M12x1 mm para 15X3-XXX hasta 15X6-XXX temperatura de ambiente –25 hasta +120 °C 500 bar, según la hoja del catálogo B1.520
Referencia 3829229	Datos CAD	Descripción Conector de enchufe pnp M 12 recto longitud del cable 5 m, tipo de protecciónIP68 temperatura de ambiente –40 hasta +105 °C sin diodo luminoso, según la hoja del catálogo B1.520
Referencia 3829230	Datos CAD	Descripción Conector de enchufe pnp M 12 codo longitud del cable 5 m, tipo de protección IP68 temperatura de ambiente –20 hasta +105 °C sin diodo luminoso, según la hoja del catálogo B1.520
