Cilindros tipo bloque

con vástago prolongado pasante para el control de posición
doble efecto, presión máx. de servicio 500 bar

Descargas

Hoja del catálogo

ES US FR

Instrucciones de servicio

Informaciones de la serie

Descripción

B 1.552 Cilindros tipo bloque

Cilindros tipo bloque con vástago prolongado se utilizan si una o varias posiciones del pistón deben de controlarse. Particularmente si

deben de utilizarse contactos inductivos comerciales.
las posiciones del pistón deben de regularse en su lugar
el control debe de efectuarse a la base del cilindro por motivos de espacio

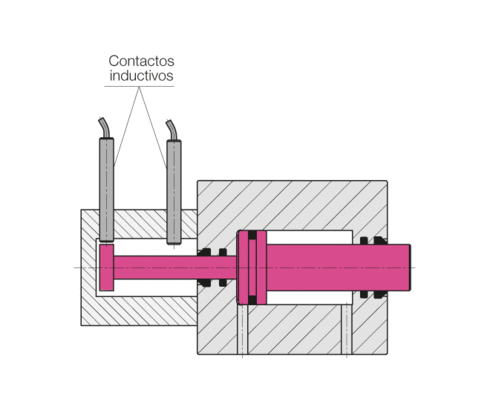

El pistón está provisto con un vástago con un diámetro de 10 mm que sale de la base del cilindro. A este vástago el cliente puede montar una leva de mando que sirve para el accionamiento de cualquier interruptor final o sensor. Como accesorio está disponible un control de posición completo. Esta unidad contiene una leva de mando así como dos contactos inductivos que pueden desplazarse en un cuerpo. El cuerpo se atornilla a la base del cilindro.

Accesorios (16)

Cantidad

Referencia	Datos CAD	Descripción
Referencia 0382300	Datos CAD	Descripción Control de posición tipo A, normal con 2 contactos inductivos para cilindros tipo bloque hasta una carrera de 30 mm según la hoja del catálogo B1.552
Referencia 0382301	Datos CAD	Descripción Control de posición tipo B, compacto con 2 contactos inductivos para cilindros tipo bloque hasta una carrera de 30 mm según la hoja del catálogo B1.552
Referencia 0382302	Datos CAD	Descripción Control de posición tipo C para temperatura alta de ambiente con 2 contactos inductivos para cilindros tipo bloque hasta una carrera de 30 mm según la hoja del catálogo B1.552
Referencia 0382303	Datos CAD	Descripción Control de posición sin contactos inductivos para cilindros tipo bloque hasta una carrera de 30 mm según la hoja del catálogo B1.552
Referencia 0382310	Datos CAD	Descripción Control de posición tipo A, normal con 2 contactos inductivos para cilindros tipo bloque hasta una carrera de 50 mm según la hoja del catálogo B1.552
Referencia 0382311	Datos CAD	Descripción Control de posición tipo B, compacto con 2 contactos inductivos para cilindros tipo bloque hasta una carrera de 50 mm según la hoja del catálogo B1.552
Referencia 0382312	Datos CAD	Descripción Control de posición tipo C para temperatura alta de ambiente con 2 contactos inductivos para cilindros tipo bloque hasta una carrera de 50 mm según la hoja del catálogo B1.552
Referencia 0382313	Datos CAD	Descripción Control de posición sin contactos inductivos para cilindros tipo bloque hasta una carrera de 50 mm según la hoja del catálogo B1.552
Referencia 3000275	Datos CAD /	Descripción Junta tórica 8 x 1,5 mm, FKM según la hoja del catálogo B1.5091
Referencia 3001077	Datos CAD	Descripción Junta tórica 7 x 1,5 mm, FKM según la hoja del catálogo B1.5091
