Mini-correderas RM

con control de posición opcional, doble efecto
presión máx. de servicio 500 bar

Descargas

Hoja del catálogo

ES US FR

Instrucciones de servicio

Informaciones de la serie

Descripción

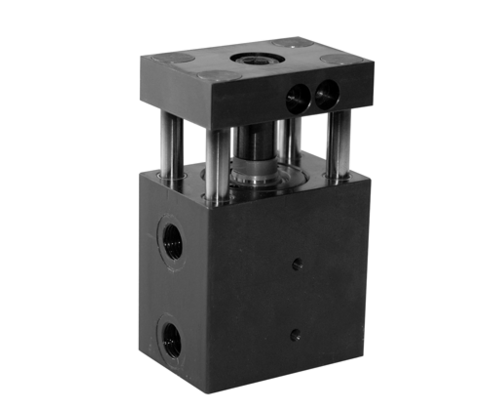

B 1.7384 Mini-corredera RM

La mini-corredera RM es un cilindro tipo bloque compacto, con 4 columnas de guía integradas que pueden compensar también fuerzas transversales y momentos de torsión. En la placa frontal pueden practicarse roscas para la fijación de cargas útiles o herramientas. Para evitar un punto de contusión posible entre la placa frontal y el cilindro se debe observar la distancia de seguridad de 25 mm según DIN EN 349.
Las mini-correderas RM se suministran también con control de posición mediante interruptores finales o detectores inductivos.

Accesorios (8)

Cantidad

Referencia	Datos CAD	Descripción
Referencia 3538568	Datos CAD	Descripción Placa frontal RM3 para mini-corredera RM RM3-XXX-XX a1 = 64 mm, b1 = 44 mm según la hoja del catálogo B1.7384
Referencia 3538569	Datos CAD	Descripción Placa frontal RM4 para mini-corredera RM RM4-XXX-XX a1 = 74 mm, b1 = 54 mm según la hoja del catálogo B1.7384
Referencia 3538570	Datos CAD	Descripción Placa frontal RM5 para mini-corredera RM RM5-XXX-XX a1 = 84 mm, b1 = 62 mm según la hoja del catálogo B1.7384
Referencia 3538571	Datos CAD	Descripción Placa frontal RM6 para mini-corredera RM RM6-XXX-XX a1 = 99 mm, b1 = 74 mm según la hoja del catálogo B1.7384
Referencia 3829099	Datos CAD	Descripción Cable de conexión con pnp acodado M8 con 2 diodos luminosos, longitud del cable 5m según la hoja del catálogo G2.140
Referencia 3829124	Datos CAD	Descripción Cable de conexión con npn enchufe acodado M8 con 2 diodos luminosos, longitud del cable 5m según la hoja del catálogo G2.140
Referencia 3829164	Datos CAD	Descripción Contacto inductivo M 8 x 1 mm tensión nominal 24 V C.C. según la hoja del catálogo B1.7384
Referencia 3829222	Datos CAD	Descripción Interruptor final, cuerpo de aluminio 1 abridor, 1 cerrador según la hoja del catálogo B1.7384

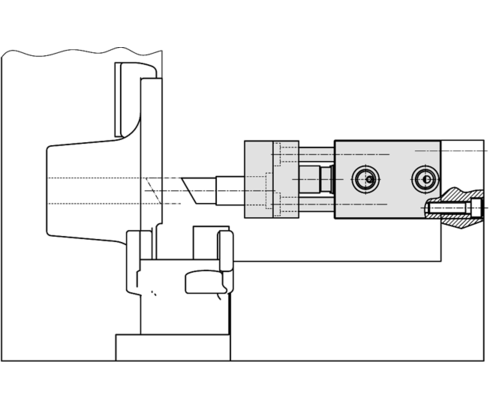

Ejemplos de aplicación

Mini-corredera RM B1.7384

utilizada en una herramienta de desbarbado
