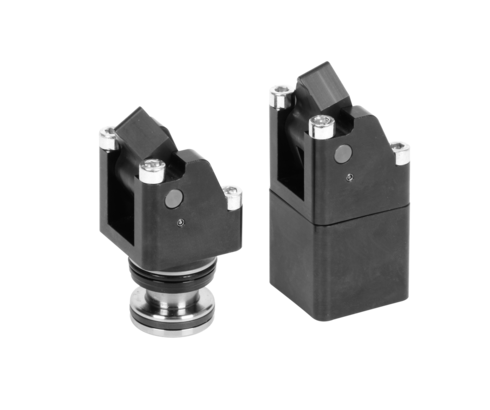

Bridas a palanca plana

La brida a palanca plana es un elemento de sujeción hidráulico compacto para útiles de sujeción con alimentación de aceite a través de orificios taladrados. La palanca plana de sujeción permite el mecanizado de superficies que se encuentran sólo algunos milímetros sobre el punto de sujeción. Ejecuciones de doble efecto son ventajosas para instalaciones que funcionan en tiempos o con una cadencia predeterminados, ya que la carrera de retroceso se efectúa en un tiempo precisamente definido y el control de posición de la palanca de sujeción es posible. Esta serie puede conectarse directamente a la hidráulica de baja presión de las máquinas herramienta con 70 a 120 bar.

Al recibir la presión de aceite, el pistón se desplaza hacia arriba contra el borde posterior de la palanca de sujeción y gira la palanca en la posición de blocaje. La fuerza del pistón cambia de dirección de 180° hacia la pieza a mecanizar. La fuerza de sujeción depende de la presión de servicio y de la longitud de la palanca de sujeción. Al desblocar, la palanca de sujeción gira de nuevo hasta la posición inicial mediante una pletina ganchuda de retención fijada en el pistón. El control de posición neumático permite el control de ambas posiciones finales de la palanca de sujeción.

Advanced Link System
La nueva cinemática de palanca permite un funcionamiento seguro y sin problemas.
